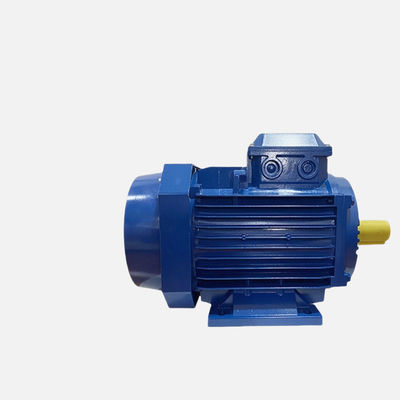

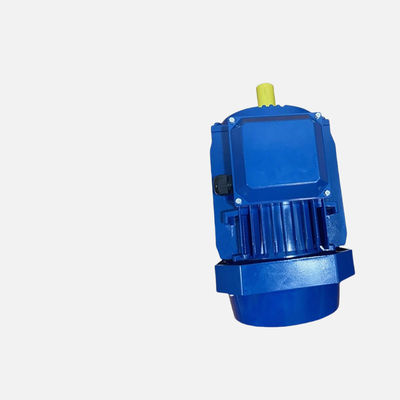

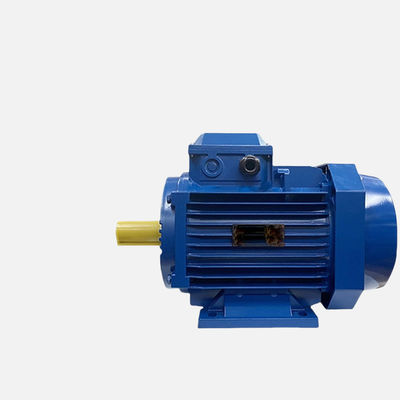

Kalıcı mıknatıs düşük voltajlı senkron motor ((PMSM) HCP Serisi ((750r)

  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（750r）
  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（750r）
  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（750r）
Menşe yeri Çin
Marka adı HC
Sertifika CCC CE
Model numarası HCP S/M/L (750r)
Min sipariş miktarı 10 adet
Fiyat negotiable
Ambalaj bilgileri Deniz Paletiyle / Hava Kartonuyla / Ekspres Paketlemeyle
Teslim süresi 25 gün
Ödeme koşulları L/C, T/T
Yetenek temini 30.000 Adet/Ay

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Ürün Türü Fırçasız Elektrik Motoru Uygulama endüstrisi Petrokimya, Madencilik, Elektrik gücü
Uygulama Değirmen, fanlar, Pompalar, Kompresörler, Ekstruderler, Bant makineleri modeller HCP Kalıcı mıknatıs frekans dönüşüm serisi
Koruma sınıfı IP54/IP55 Yalıtım seviyesi F
İsimlendirilmiş güç 1.1~11 kW Belirli Hız 750r~3000r
İsimlendirilmiş voltaj 380(V) veya siparişe göre yapılır
Vurgulamak

380V kalıcı mıknatıslı senkron motor

,

Fırçasız kalıcı mıknatıslı senkroniz motor

,

PMSM Motor 750r
Mesaj bırakın
Ürün Açıklaması

Kalıcı mıknatıs düşük voltajlı senkron motor ((PMSM) HCP serisi ((1.1 ~ 11KW)



Açıklama



Fabrika, Çin Havacılık Bilim ve Teknoloji Şirketi'nin altındaki Pekin Doğruluk Elektromekanik Kontrol Ekipmanı Enstitüsü'nün stratejik bir ortağıdır.

Fabrika, China Aerospace, Çin Bilimler Akademisi Elektrik Mühendisliği Enstitüsü ve diğer ilgili birimlerin üretim, eğitim ve araştırma ile birleştirildi.ve ürünlerin mükemmel performansını sağlamak için Çin Havacılık'ın güçlü ekipman araştırma ve geliştirme yeteneklerine tamamen güveniyor., istikrarlı ve güvenilir bir kalite.


1Malzeme



Bu ürün serisinin statör sargısı yüksek kaliteli saf bakır bobini ve rotoru sinterli nadir topraklı NdFeB kalıcı mıknatıs, yüksek standart malzeme seçimi,ve ürünün uzun kullanım ömrü;


2. Tasarım



ultra hafif, ultra ince, kompakt motor yapısı tasarımı, yüksek güç yoğunluğu (24nm/kg, 5.8kw/kg), küçük boyut, daha yüksek verimlilik ve daha geniş ekonomik çalışma aralığı,önemli enerji tasarrufu etkisi ile;


3İşlem



Stator iskeleti, yüksek dayanıklılık ve yüksek yalıtım özelliklerine sahip PEEK malzemesini, yüksek dayanıklılık ve yüksek termal iletkenliği olan epoksi malzemesi doldurma ve kaplama,Yapıştırma ve soğutma ihtiyaçlarını çözmek için dolgu ve mühürleme, demir çekirdeği yüksek manyetik geçirgenlik ve düşük kaybı amorf alaşım malzeme benimser, sarmaş spiral merkezi kalıp, çok aşamalı sarmaş, SMC malzeme ve kalıcı mıknatıs sabitleme benimser,ve ürünün istikrarını ve güvenilirliğini sağlamak için manyetik kutup ayakkabı süreci ve demanyetizasyon koruma teknolojisini benimser.





Performans
Bu ürün serisinin özel parametreleri için lütfen aşağıdaki tabloya bakın:



Motor modeli İsimlendirilmiş güç Rütbeli akım İsimlendirilmiş hız Verimlilik Güç faktörü Durma tork Durma akımı Çekim tork Ağırlık
KW 380V/A r/min % COSØ N.M. A N.M. Kilo
HCP90S-2 1.5 2.8 3000 88 ≥ 0.95 3.1 7 2 23
HCP90L-2 2.2 4 3000 89.7 ≥ 0.95 3.1 7 2 26.5
HCP100L-2 3 5.4 3000 89.7 ≥ 0.95 3.1 7.5 2 34
HCP112M-2 4 7.2 3000 90.7 ≥ 0.95 3.1 7.5 2 41
HCP132S-2 5.5 9.8 3000 92 ≥ 0.95 3.1 7.5 2 60
HCP132M-2 7.5 13.2 3000 92.5 ≥ 0.95 3.1 7.5 2 63
HCP160M-2 11 19.3 3000 93.5 ≥ 0.95 3 7.5 2 109
HCP160L-2 15 26 3000 93.8 ≥ 0.95 3 7.5 2 119
HCP180M-2 22 38 3000 94.7 ≥ 0.95 3 7.5 1.8 173
HCP180M-2 30 51.3 3000 95 ≥ 0.95 3 7.5 1.8 186
HCP180L-2 37 63.8 3000 95.3 ≥ 0.95 3 7.5 1.8 218
HCP200L-2 30 51.3 3000 95 ≥ 0.95 3 7.5 1.8 225
HCP200L-2 37 63.5 3000 95.2 ≥ 0.95 3 7.5 1.8 245
HCP200L-2 45 76.5 3000 95.6 ≥ 0.95 3 7.5 1.8 265
HCP225S-2 45 76.5 3000 95.6 ≥ 0.95 3 7.5 1.8 306
HCP225M-2 55 94 3000 95.8 ≥ 0.95 3 7.5 1.8 340
HCP250M-2 55 94 3000 95.8 ≥ 0.95 3 7.5 1.8 385
HCP280S-2 75 128 3000 96 ≥ 0.95 3 7.5 1.8 518
HCP280M-2 90 153.3 3000 96.1 ≥ 0.95 3 7.5 1.8 550
HCP315S-2 110 187.3 3000 96.2 ≥ 0.95 2.9 7.1 1.8 932
HCP315M-2 132 225 3000 96.2 ≥ 0.95 2.9 7.1 1.6 982
HCP315L-2 160 272 3000 96.5 ≥ 0.95 2.9 7.1 1.6 1100
HCP315L-2 180 306 3000 96.5 ≥ 0.95 2.9 7.1 1.6 1180
HCP315L-2 200 340 3000 96.6 ≥ 0.95 2.9 7.1 1.6 1280
HCP355M-2 250 426 3000 96.8 ≥ 0.95 2.9 7.1 1.6 1720
HCP355L-2 315 533 3000 96.8 ≥ 0.95 2.9 7.1 1.6 1980



Motor modeli İsimlendirilmiş güç Rütbeli akım İsimlendirilmiş hız Verimlilik Güç faktörü Durma tork Durma akımı Çekim tork Ağırlık
KW 380V/A r/min % COSØ N.M. A N.M. Kilo
HCP90S-4 1.1 2.05 1500 88 ≥ 0.95 3.1 7 2 23
HCP90L-4 1.5 2.78 1500 88.5 ≥ 0.95 3.1 7 2 27.5
HCP100L-4 2.2 3.98 1500 90.2 ≥ 0.95 3.1 7.0 2 35
HCP100L-4 3.0 5.4 1500 90.7 ≥ 0.95 3.1 7.0 2 40
HCP112M-4 4.0 7.2 1500 91 ≥ 0.95 3.1 7.0 2 45
HCP132S-4 5.5 9.7 1500 92.6 ≥ 0.95 3.1 7.0 2 63
HCP132M-4 7.5 13.2 1500 93.0 ≥ 0.95 3 7.0 2 75
HCP160M-4 11.0 19.3 1500 94.0 ≥ 0.95 3 7.5 2 115
HCP160L-4 15.0 26 1500 94.3 ≥ 0.95 3 7.5 1.8 135
HCP180M-4 18.5 32 1500 95 ≥ 0.95 3 7.5 1.8 172
HCP180L-4 22.0 38 1500 95.2 ≥ 0.95 3 7.5 1.8 185
HCP200L-4 30.0 51.6 1500 95 ≥ 0.95 3 7.2 1.8 235
HCP225S-4 37.0 63.5 1500 95.8 ≥ 0.95 3 7.2 1.8 300
HCP225M-4 45.0 77 1500 96.1 ≥ 0.95 3 7.2 1.8 330
HCP250M-4 55.0 94 1500 96.3 ≥ 0.95 3 7.2 1.8 410
HCP250M-4 75.0 128 1500 96.5 ≥ 0.95 3 7.2 1.8 438
HCP280S-4 75.0 128 1500 96.5 ≥ 0.95 3 7.2 1.8 518
HCP280M-4 90.0 153 1500 97 ≥ 0.95 3 7.2 1.8 608
HCP280M-4 110.0 187.2 1500 96.7 ≥ 0.95 3 7.2 1.8 650
HCP280M-4 132.0 223 1500 96.8 ≥ 0.95 2.9 7.2 1.8 370
HCP315S-4 110.0 187.2 1500 96.7 ≥ 0.95 2.9 6.9 1.6 935
HCP315L-4 160.0 272 1500 96.8 ≥ 0.95 2.9 6.9 1.6 1100
HCP315L-4 200.0 340 1500 96.9 ≥ 0.95 2.9 6.9 1.6 1350
HCP355M-4 250.0 423 1500 97.0 ≥ 0.95 2.9 6.9 1.6 1900
HCP355L-4 355.0 602 1500 97.1 ≥ 0.95 2.9 6.9 1.6 2100
HCP355L-4 400.0 678 1500 97.1 ≥ 0.95 2.9 6.9 1.6 2300



Motor modeli İsimlendirilmiş güç Rütbeli akım İsimlendirilmiş hız Verimlilik Güç faktörü Durma tork Durma akımı Çekim tork Ağırlık
KW 380V/A r/min % COSØ N.M. A N.M. Kilo
HCP90S-6 0.75 1.4 1000 87.2 ≥ 0.95 3.1 5.5 2 24
HCP90L-6 1.1 2.03 1000 88.7 ≥ 0.95 3.1 5.5 2 26
HCP100L-6 1.5 2.73 1000 89.8 ≥ 0.95 3.1 6.5 2 35
HCP112M-6 2.2 3.97 1000 91 ≥ 0.95 3.1 6.5 2 40
HCP132S-6 3 5.37 1000 92 ≥ 0.95 3.1 6.5 2 60
HCP132M-6 4 7.08 1000 92.8 ≥ 0.95 3.1 6.5 2 75
HCP132M-6 5.5 9.68 1000 93.5 ≥ 0.95 3.1 6.5 2 78
HCP160M-6 7.5 13 1000 94.2 ≥ 0.95 3 6.5 2 110
HCP160L-6 11 19 1000 94.7 ≥ 0.95 3 6.5 2 135
HCP180L-6 15 25.8 1000 95.1 ≥ 0.95 3 7 2 175
HCP200L-6 18.5 31.8 1000 95.5 ≥ 0.95 3 7 1.8 220
HCP200L-6 22 37.8 1000 95.8 ≥ 0.95 3 7 1.8 230
HCP225M-6 30 51.3 1000 96.2 ≥ 0.95 2.9 7 1.8 280
HCP250M-6 37 63.2 1000 96.3 ≥ 0.95 2.9 7 1.8 380
HCP280S-6 45 76.8 1000 96.4 ≥ 0.95 2.9 7 1.8 480
HCP280M-6 55 93.8 1000 96.5 ≥ 0.95 2.9 7 1.8 550
HCP315S-6 75 128 1000 96.5 ≥ 0.95 2.8 6.7 1.6 870
HCP315M-6 90 153 1000 96.5 ≥ 0.95 2.8 6.7 1.6 950
HCP315L-6 110 187 1000 96.6 ≥ 0.95 2.8 6.7 1.6 1130
HCP315L-6 132 223 1000 96.6 ≥ 0.95 2.8 6.7 1.6 1190
HCP355M-6 160 263 1000 96.6 ≥ 0.95 2.8 6.7 1.6 1720
HCP355M-6 200 340 1000 96.7 ≥ 0.95 2.8 6.7 1.6 1900
HCP355L-6 250 425 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2000
HCP355L-6 315 536 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2200
HCP355L-6 375 637 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2300
HCP355L-6 400 680 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2450



Motor modeli İsimlendirilmiş güç Rütbeli akım İsimlendirilmiş hız Verimlilik Güç faktörü Durma tork Durma akımı Çekim tork Ağırlık
KW 380V/A r/min % COSØ N.M. A N.M. Kilo
HCP112M-8 1.5 2.74 750 90 ≥ 0.95 3.1 6 2 43
HCP132S-8 2.2 4 750 90.4 ≥ 0.95 3.1 6 2 60
HCP132M-8 3 5.3 750 91.5 ≥ 0.95 3.1 6 2 75
HCP160M-8 4 7.1 750 92.3 ≥ 0.95 3.1 6 2 102
HCP160M-8 5.5 9.7 750 93.1 ≥ 0.95 3.1 6 2 110
HCP160L-8 7.5 13.2 750 93.7 ≥ 0.95 3.1 6 2 131
HCP180M-8 11 19.2 750 94.2 ≥ 0.95 3 6.6 2 175
HCP200L-8 15 26 750 94.7 ≥ 0.95 3 6.6 2 235
HCP225S-8 18.5 32 750 95.1 ≥ 0.95 3 6.6 1.8 280
HCP225M-8 22 38 750 95.4 ≥ 0.95 3 6.6 1.8 300
HCP250M-8 30 51.5 750 95.6 ≥ 0.95 2.9 6.6 1.8 380
HCP280S-8 37 63.5 750 95.8 ≥ 0.95 2.9 6.6 1.8 480
HCP280M-8 45 77 750 95.8 ≥ 0.95 2.9 6.6 1.8 560
HCP315S-8 55 94.5 750 95.9 ≥ 0.95 2.8 6.4 1.6 920
HCP315M-8 75 128.5 750 96 ≥ 0.95 2.8 6.4 1.6 990
HCP315L-8 90 153 750 96 ≥ 0.95 2.8 6.4 1.6 1083
HCP315L-8 110 188 750 96 ≥ 0.95 2.8 6.4 1.6 1180
HCP315L-8 132 226 750 96.1 ≥ 0.95 2.8 6.4 1.6 1250
HCP355M-8 160 275 750 96.1 ≥ 0.95 2.8 6.4 1.6 1910
HCP355M-8 180 308 750 96.1 ≥ 0.95 2.8 6.4 1.6 2020
HCP355L-8 200 343 750 96.1 ≥ 0.95 2.8 6.4 1.6 2080
HCP355L-8 250 428 750 96.1 ≥ 0.95 2.8 6.4 1.6 2150
HCP355L-8 280 480 750 96.1 ≥ 0.95 2.8 6.4 1.6 2230
HCP355L-8 315 540 750 96.1 ≥ 0.95 2.8 6.4 1.6 2300



Kalıcı mıknatıs düşük voltajlı senkron motor ((PMSM) HCP Serisi ((750r) 0

Kalıcı mıknatıs düşük voltajlı senkron motor ((PMSM) HCP Serisi ((750r) 1

Kalıcı mıknatıs düşük voltajlı senkron motor ((PMSM) HCP Serisi ((750r) 2

Kalıcı mıknatıs düşük voltajlı senkron motor ((PMSM) HCP Serisi ((750r) 3

Kalıcı mıknatıs düşük voltajlı senkron motor ((PMSM) HCP Serisi ((750r) 4



Kalıcı mıknatıs düşük voltajlı senkron motor ((PMSM) HCP Serisi ((750r) 5



Kalıcı mıknatıs düşük voltajlı senkron motor ((PMSM) HCP Serisi ((750r) 6

Kalıcı mıknatıs düşük voltajlı senkron motor ((PMSM) HCP Serisi ((750r) 7
